該系列是高功率激光光斑分析儀，主要應用于 3D 打印、激光焊接/切割設備中，檢測或監測焦點的位置、焦點光斑大小等。
一、產品特征
集成高功率衰減模塊，檢測功率可達500w
風水冷散熱結構共存
可測焦點光斑最小 50μm
軟件支持多種格式輸出測量數據
數據接口USB3.0
二、產品參數
| 型號 | BND-0310U-WA |
| 檢測波段 | 1030-1070nm |
| 傳感器像元尺寸 | 3.45um |
| 最小光斑 | 50μm |
| 最大光斑 | 10mm@中心入射 |
| 最大接收角 | ±2.5°@中心入射±0.05mm |
| 最小功率 | 0.1W@50μm |
| 最大功率 | 300W，聚焦光斑≥50μm，CW |
| 500W，聚焦光斑≥100μm，CW | |
| 齊焦公差 | ±0.5mm |
| 離焦測量范圍 | -10mm~+5mm，基于齊焦距離96mm計算 |
| 檢測時間 | ≤1分鐘@500W |
| ≤3分鐘@300W | |
| 連續運行@200W | |
| 內置吸收衰減 | OD4.5~8.5，可替換 |
| 接口 | USB3.0 |
| 外觸發 | 支持 |
| 冷卻 | 風冷；水冷，流量10L/min，水溫20~25℃，0.5~1KW制冷量，揚程10~25米 |
| 使用環境 | 溫度＜15~25℃ 相對濕度＜60% |
| 重量 | ＜1.5Kg |
| 入光方向 | 豎直，根據客戶需求定制方向 |
| 應用范圍 | 集成衰減模塊，風水冷結構，產品齊焦設計，方便客戶確定焦點位置，操作簡單,可用于3D打印，電池焊接等領域。 |

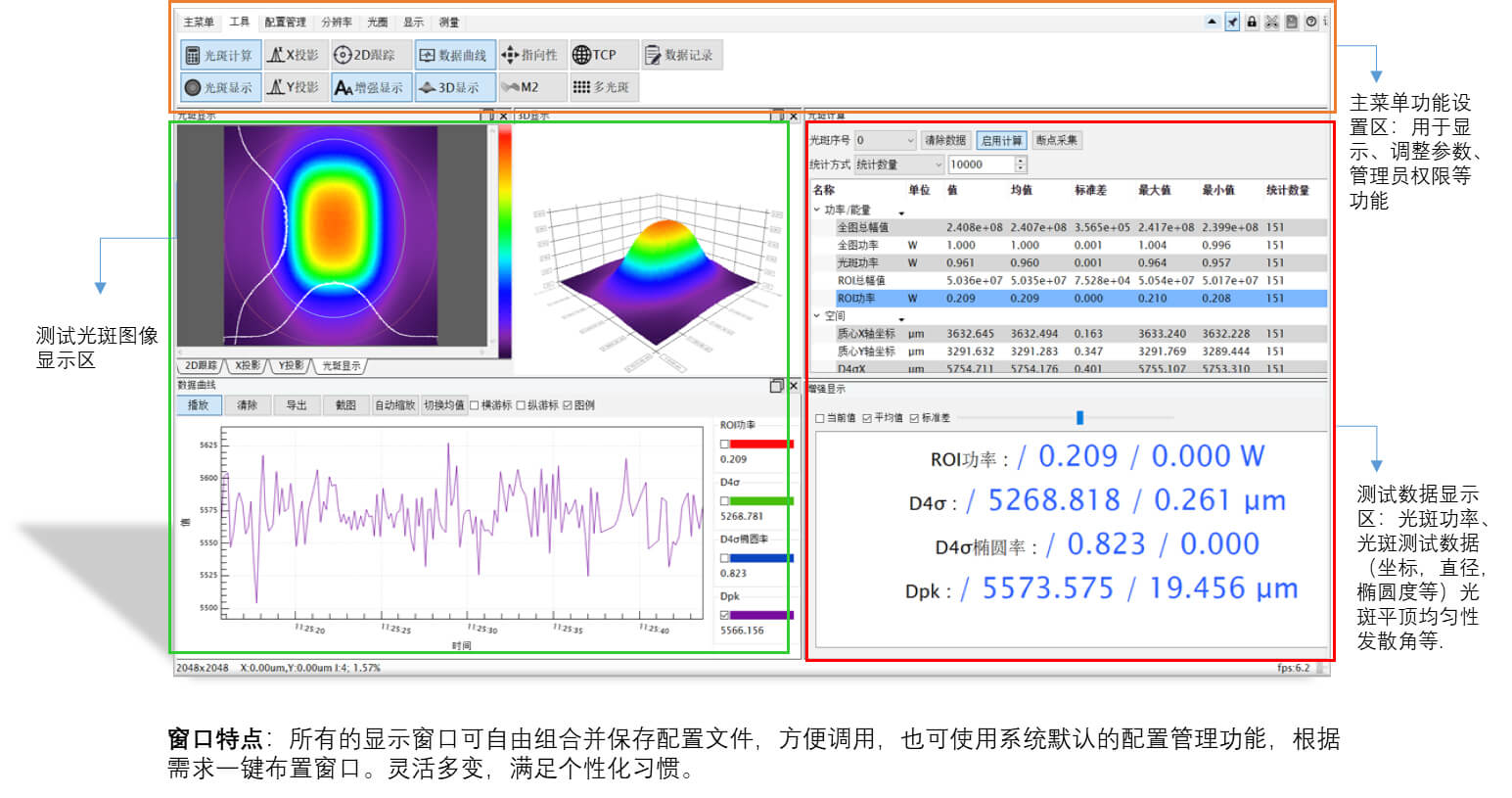

三、軟件
該軟件是一款用于Win 10操作系統，可實時監測光束 、測量激光光斑尺寸、質心位置、橢圓度、相對功率測量、光束指向穩定性、功率穩定性、2D/3D能量分布、發散角測量等，同步支持多光斑測量，支持測量數據、測量報告導出，滿足日常激光參數測量需求。
